Векторное и скалярное управление преобразователем частоты: Сравнение и области применения

Частотные преобразователи или же преобразователи частоты (ПЧ) являются ключевым элементом современных электроприводов, обеспечивая плавное регулирование скорости и момента асинхронных и синхронных двигателей. Разнообразие задач, решаемых электроприводами, требует различных подходов к управлению ПЧ. Два основных метода управления, получивших широкое распространение, - это скалярное (V/f) управление и векторное управление. В этой статье мы рассмотрим принципы работы, преимущества и недостатки каждого метода, а также области их применения.

Скалярное (V/f) управление:

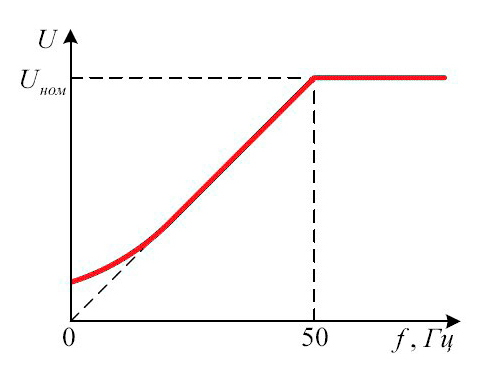

Скалярное управление, также известное как вольт-частотное управление, является наиболее простым и широко распространенным методом. Его суть заключается в поддержании постоянного отношения напряжения (V) к частоте (f) питания двигателя.

Принцип работы:

• Задание частоты: Оператор или система управления задает желаемую частоту вращения двигателя.
• Расчет напряжения: Преобразователь частоты рассчитывает соответствующее напряжение, поддерживая постоянное отношение V/f. Это необходимо для поддержания постоянного магнитного потока в двигателе и, как следствие, обеспечения достаточного момента.
• Формирование напряжения: ПЧ формирует выходное напряжение требуемой частоты и амплитуды, подавая его на двигатель.

Преимущества скалярного управления:

• Простота реализации: Требует минимальных вычислительных ресурсов и относительно простой алгоритм управления.
• Низкая стоимость: Благодаря своей простоте, ПЧ со скалярным управлением обычно дешевле, чем с векторным.
• Надежность: Простая схема управления обеспечивает высокую надежность системы.
• Применение в многодвигательных системах: Легко масштабируется для управления несколькими двигателями одновременно.

Недостатки скалярного управления:

• Низкая точность поддержания скорости: Зависимость от параметров двигателя и нагрузки приводит к неточному поддержанию заданной скорости, особенно при низких частотах.
• Ограниченный динамический диапазон: Плохая динамическая характеристика, медленный отклик на изменение нагрузки.
• Невозможность управления моментом: Отсутствие прямой регулировки момента.
• Неприменимость в задачах с высокими требованиями к точности и динамике.

Области применения скалярного управления:

• Вентиляторы и насосы: Наиболее распространенное применение, где не требуется высокая точность поддержания скорости.
• Конвейеры: Для поддержания относительно постоянной скорости движения конвейерной ленты.
• Простые станки и механизмы: В приложениях, где динамика и точность не являются критичными.

Векторное управление в частотных преобразователях

Принцип работы:

• Математическая модель двигателя: Векторное управление использует математическую модель двигателя для точного управления током и напряжением в пространстве векторов.
• Раздельное управление током: Ток двигателя раскладывается на две составляющие: ток, создающий магнитный поток, и ток, создающий момент. Эти токи управляются независимо друг от друга.
• Обратная связь: Используются датчики положения ротора и тока для получения информации о состоянии двигателя и коррекции управления.
• Трансформация координат: Токи и напряжения преобразуются между системой координат статора и системой координат ротора для упрощения управления.
• Регулирование: Используются ПИД-регуляторы для точного управления токами и напряжением, обеспечивая желаемую скорость и момент.

Преимущества векторного управления:

• Высокая точность поддержания скорости: Точное управление токами и напряжением позволяет поддерживать заданную скорость с высокой точностью, даже при изменении нагрузки.
• Широкий динамический диапазон: Быстрый отклик на изменение нагрузки и возможность работы на низких скоростях с высоким моментом.
• Прямое управление моментом: Возможность задавать и контролировать момент двигателя.
• Энергоэффективность: Оптимальное управление токами позволяет снизить потери в двигателе и повысить энергоэффективность.

Недостатки векторного управления:

• Сложность реализации: Требует мощного процессора и сложных алгоритмов управления.
• Высокая стоимость: ПЧ с векторным управлением обычно дороже, чем со скалярным.
• Требования к датчикам: Необходимость использования датчиков положения ротора (энкодеров, резольверов) для обеспечения обратной связи. Хотя существуют бездатчиковые методы векторного управления, они, как правило, менее точные.
• Чувствительность к параметрам двигателя: Точность управления зависит от точности модели двигателя, что требует проведения идентификации параметров.

Области применения векторного управления:

• Станки с ЧПУ: Для точного позиционирования и управления скоростью режущего инструмента.
• Робототехника: Для обеспечения высокой точности и динамики движения роботов.
• Лифты: Для комфортного и точного позиционирования кабины лифта.
• Ветроэнергетика и электростанции: Для точного управления генераторами и повышения эффективности производства электроэнергии.

Заключение:

Выбор метода управления преобразователем частоты зависит от конкретных требований приложения. Скалярное управление является простым и экономичным решением для задач, где не требуется высокая точность и динамика. Векторное управление обеспечивает высокую точность, динамику и возможность управления моментом, но требует более сложной реализации и более высокой стоимости. Понимание преимуществ и недостатков каждого метода позволяет сделать оптимальный выбор и построить эффективную систему электропривода.
